Saatte 74 kg’lık inanılmaz nem alma kapasitesine sahip, kapsamlı donanımlı adsorpsiyon nem alıcı
Düşük çiğ noktasında da en yüksek kuru hava kapasitesi

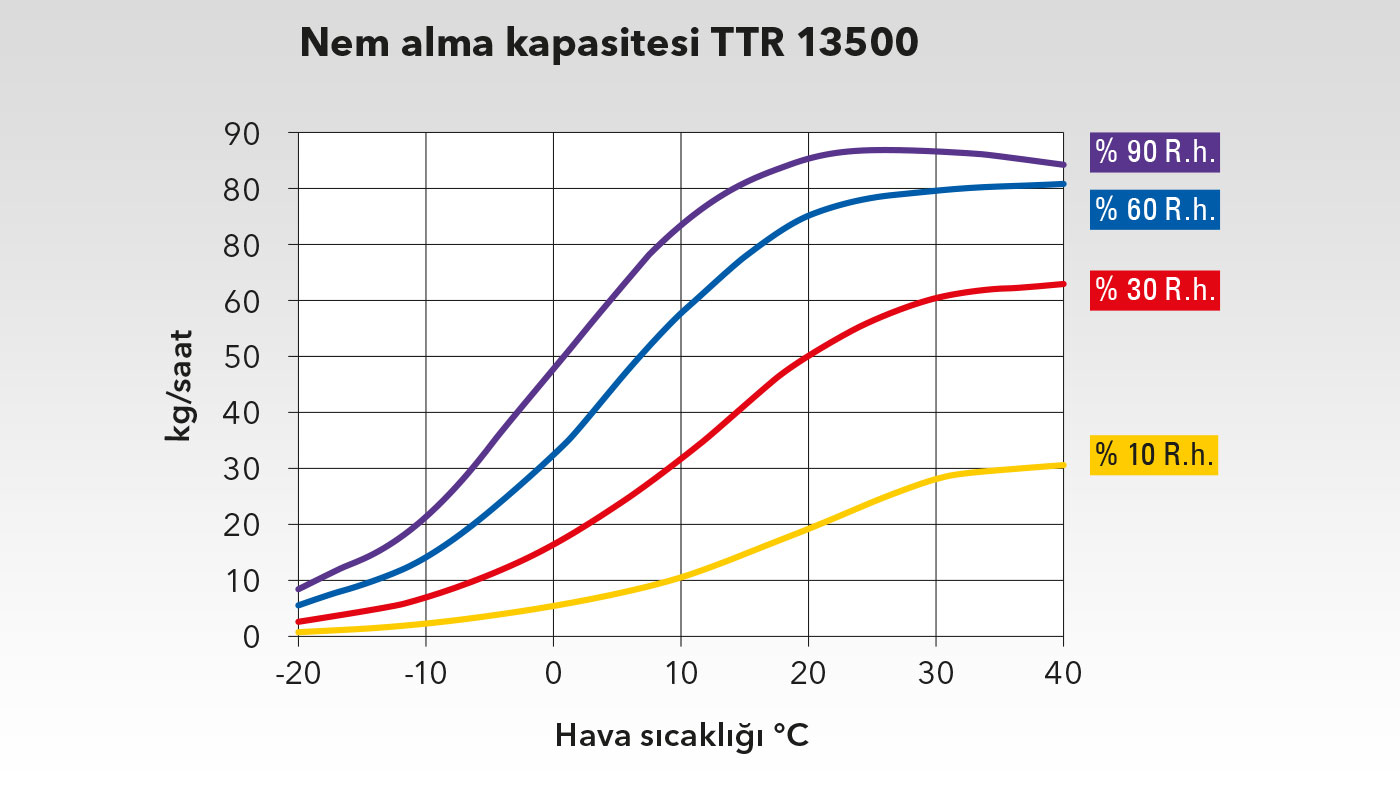

TTR 13.300, 400 Pa’lık bir sabit basınçta günde nominal yaklaşık 1.790 kilogram nem alma kapasitesi ve saatte 13500 metreküp kuru hava şeklindeki nominal hava miktarı ile çiğleşme eşiğinin düşük olduğu soğuk ortamlardaki çok yüksek kuru hava ihtiyacı için de optimum şekilde donatılmıştır.

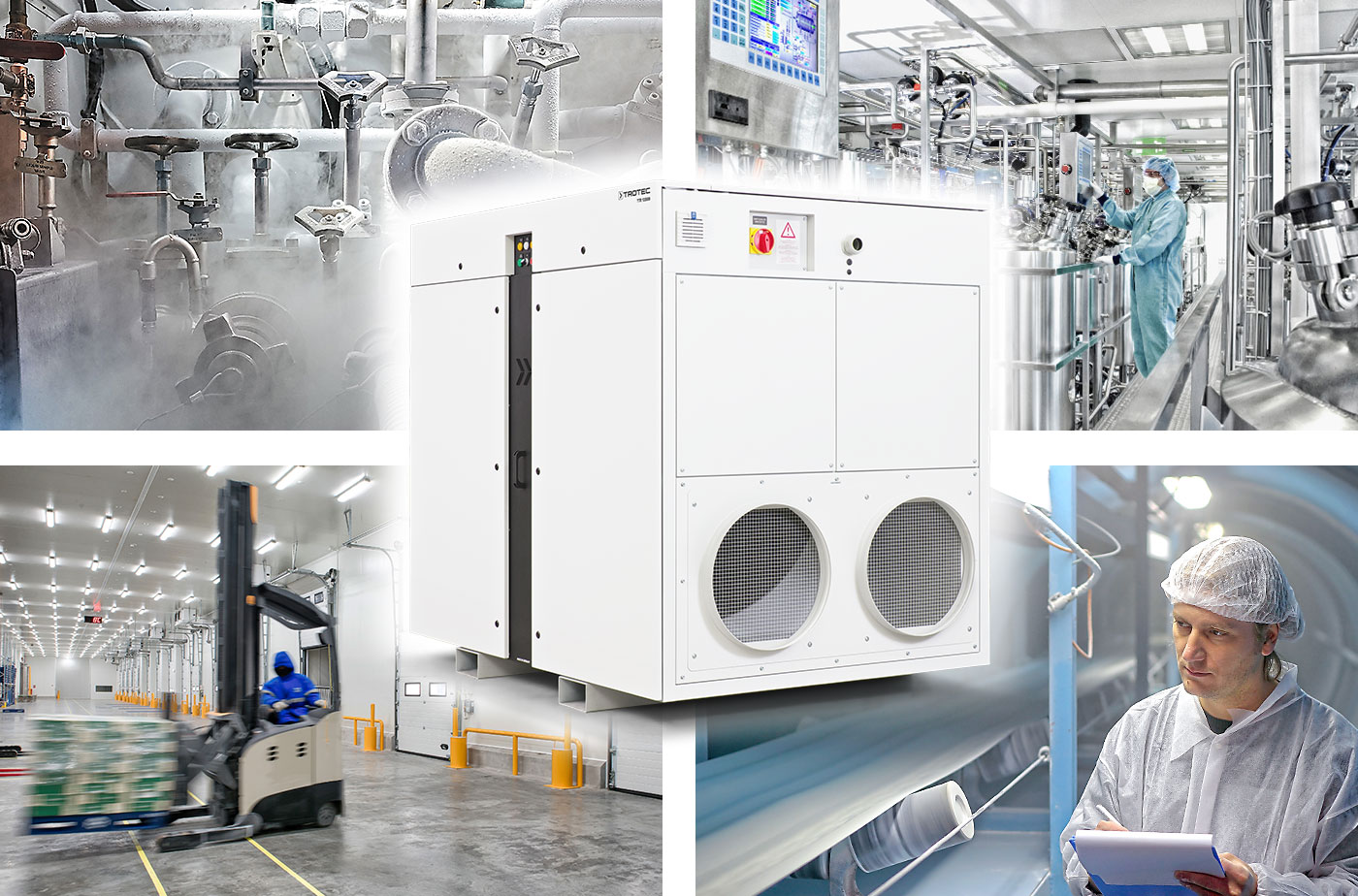

Örneğin sürekli kuru tutma, gaz nem alma veya kuru hava üretimi için en iyi koşullar, kimya, ilaç ve gıda endüstrisinde ve makine imalatında ve aynı zamanda makinelerin, demirbaşların ve binaların korozyon, yoğuşma ve küf oluşumuna karşı korunmasında da, su tesisleri veya elektrik bağlantı merkezlerinde.
Alman Malı yüksek performans
TTR 13500 ile uzun ömürlü ve kullanım süresinin çok yüksek olduğu servis dostu tasarımdan sebepsiz yere faydalanmazsınız; sonuç olarak burada, istisnasız olarak lider bileşen üreticilerinin en yeni teknolojik nesildeki etkin markalı parçalarını içeren ve Almanya’daki en yüksek kalite standartlarına göre geliştirilen ve üretilen orijinal Trotec malı bir adsorpsiyon nem alıcı söz konusu.
TTR 13500’in yüksek performanslı fanları, devirleri birbirlerinden bağımsız olarak Duoventic regülatörle ayarlanan ve enerji tasarrufu sağlayan EC motorlarla tahrik edilir. TTR 13500 adsorpsiyon nem alma ünitesi, bu entegre Duoventic hava miktarı kontrolü sayesinde, hiçbir dönüştürme işlemine gerek kalmadan her gereksinim için hızlı ve ihtiyaç odaklı şekilde yapılandırılabilir. Düşük hava akımlı son derece kuru hava, büyük miktarlarda kuru hava veya ölçülü kuru hava oranlı maksimum sirkülasyon havası kapasitesi.
TTR 13500 adsorpsiyon nem alıcı, standart olarak sensör destekli şekilde basınçlı kayıplarını otomatik olarak belirleyen ve dengeleyen FlowMatic S hacimsel akış kontrolü ile donatılmıştır. Hacimsel akış veya basınç kontrolü, kumanda sinyali ile istenildiği şekilde ayarlanabilir. FlowMatic S sapmalar kaydederse, buna rağmen bu sapmalara kumanda eder ve belirtilen hacimsel akış ve basıncın sabit tutulmasını garanti eder. Bu sayede, istenen miktarda sürekli olarak sabit bir kuru hava akışı kullanıma sunulur.
Düşük çiğ noktalarında da yüksek performans
TTR serisinin adsorpsiyon nem alıcıları, havadaki nemi almak için nemli hava ile higroskopik bir sorpsiyon maddesi arasında yer alan ve bir kurutma çarkına işlenmiş ve son derece büyük bir yüzey yapısına sahip olan buhar basıncı düşüşünden faydalanır. Bu yöntem, düşük nem ve düşük hava sıcaklıklarında da yüksek bir nem alma kapasitesi elde edilmesini sağlar.
TTR-Trisorp-Dual prensibi
TTR 13500, proses ve rejenerasyon havası için, birer fan içeren ayrılmış iki hava kılavuzuna sahiptir Nemi alınacak proses havası bir fanla emilir ve sürekli dönen kurutma çarkının nem alma sektöründen geçer; burada, mevcut nem sorpsiyon maddesine bağlanarak çekilir ve sürecin devamında kuru hava olarak hava çıkışından dışarı akar.
Rejenerasyon havası da ayrı bir fan yardımıyla emilir ve yıkama sektöründen geçirilir. Açığa çıkan adsorpsiyon ısısı ve rejenerasyon ısı nedeniyle kurutma çarkı ısındığı için, yıkama sektörü, ısı geri kazanımı ve soğutma çarkının soğutulması için kullanılır ve bu sayede, gerekli enerji kullanımı azalır ve özellikle düşük çiğ noktalarında daha iyi bir nem alma kapasitesi elde edilir.
Hava, ısıtma bobininden geçerken aşırı düzeyde ısıtılır ve hava rejenerasyon sektöründen geçerken silikajele bağlanan nemi emecek ve son derece nemli rejenerasyon havası olarak nemli hava çıkışından dışarı doğru iletilebilecek şekilde havadaki bağıl nem ekstrem düzeyde azaltılır.
Ek ücret olmadan katma değer
TTR 13500 nem alma cihazı, standart olarak güvenilir işletim, kolay kullanım ve yüksek kullanım sürelerini garanti eden sayısız fonksiyon ve özellikle donatılmıştır.
Hassas enerji yönetimi için PLC kontrol modülü
FlowMatic hacimsel akış kontrolü
Rotor dönüş kontrolü (rotor ve tahrik)
Tekrar açılma kilitli aşırı sıcaklık güvenlik sistemi (rejenerasyon havası)
Çalışma sıcaklığı yönetimi (rejenerasyon havası)
Elektronik denetleme sistemi ve toplu uyarı lambası içeren Z-Line modelinde G4 hava filtresi
Dışarıdan Açma/Kapatma için bağlantı klemensleri ve higrostat bağlantı klemensleri
Çalışma, arıza ve filtre için potansiyelsiz kontaklar
Yapılandırılabilir hava yönünü ters çevirme özelliği
Sağlam ve bakım dostu çelik dış gövde, galvanizli ve boyalı

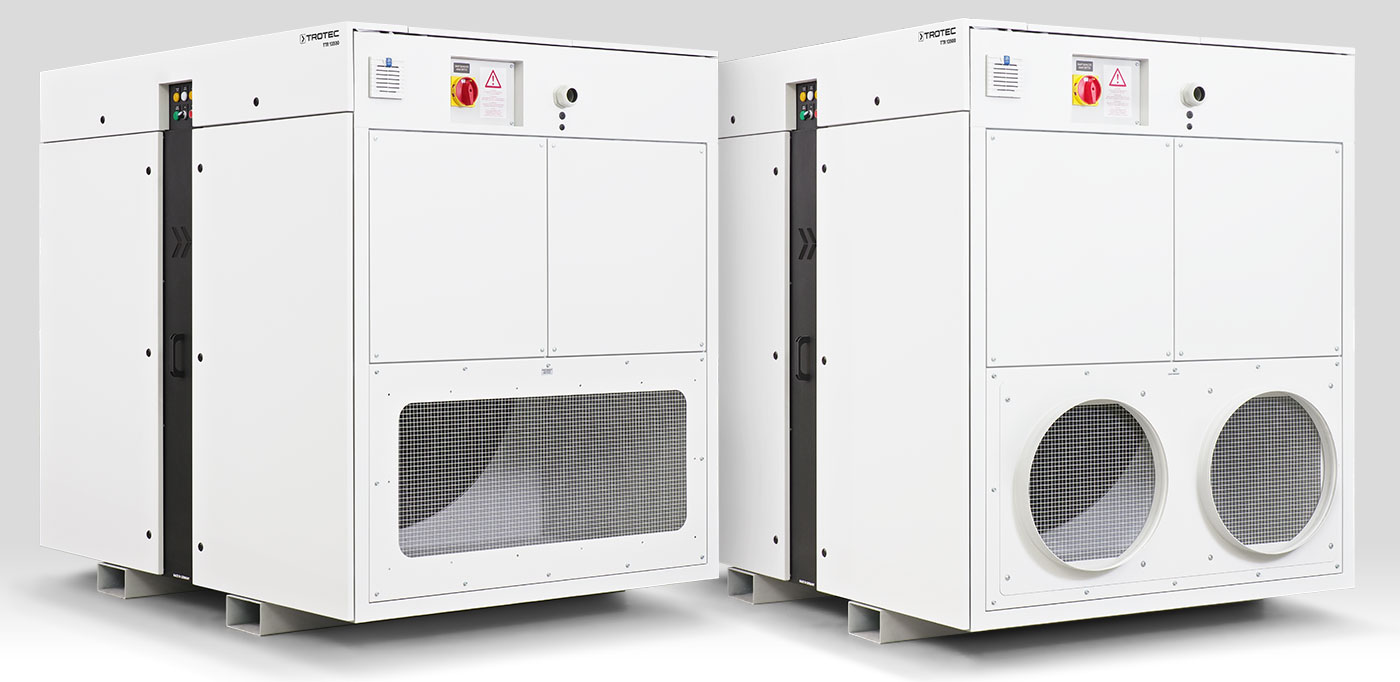

TTR 13500, bunun dışında çeşitli donanım seçenekleri sayesinde özel ihtiyaçlarınıza tamamen uygun olarak donatılabilir.

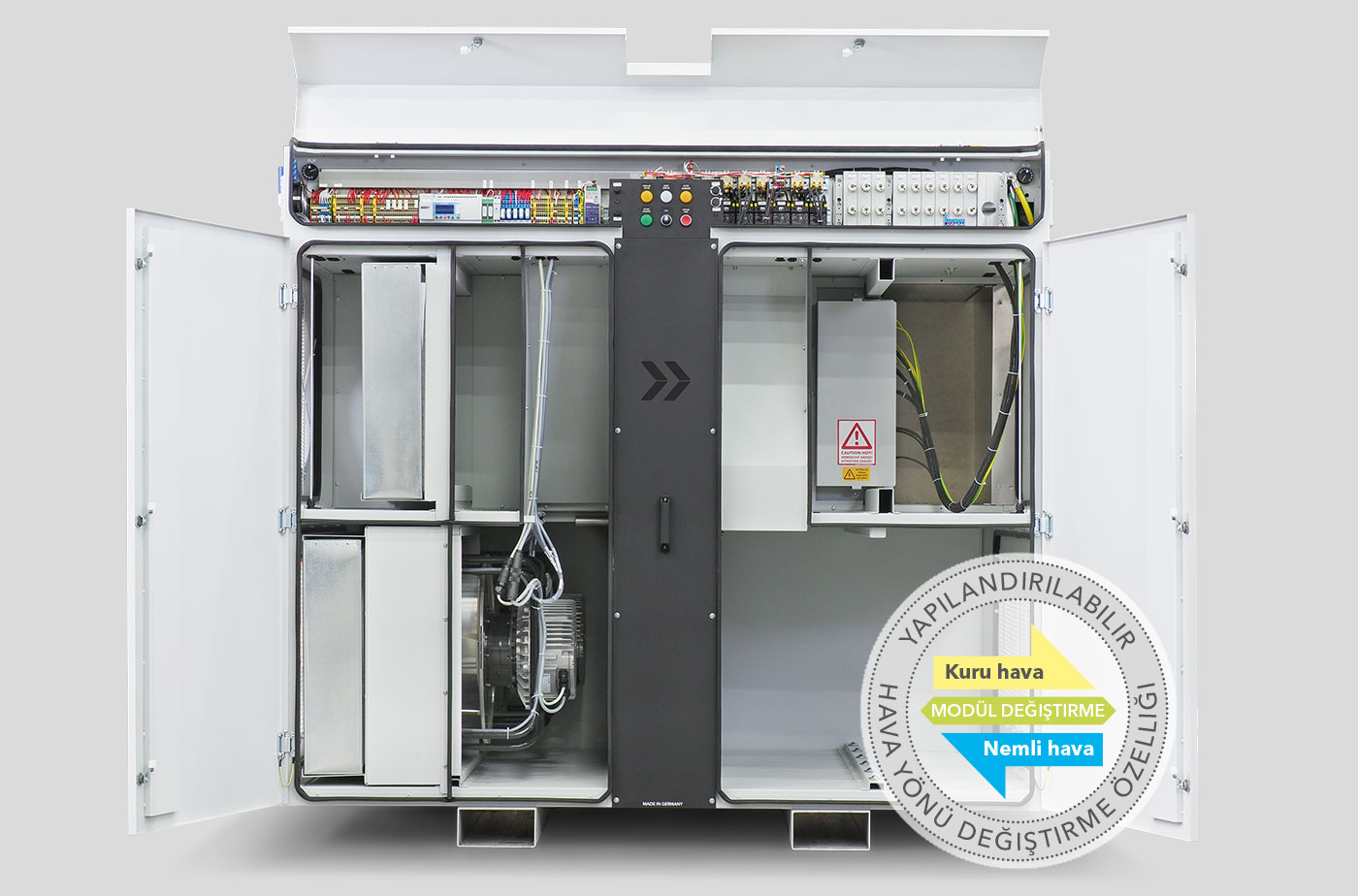

Özellikle boru tesisatı bulunan kurulumlarda sabit endüstriyel kullanım için pratik bir ayrıntı, TTR ünitelerinin yapılandırılabilir hava akımını ters çevirme özelliğidir, çünkü özellikle bu tür uygulamalarda yeni veya ek cihazların mevcut proseslere esnek bir şekilde entegre edilebilmesi gerekir.
Nem alma cihazının dış gövdesi, fabrika çıkışında hava kılavuzu simetrik olarak takılacak şekilde hazırlanmıştır; bu sayede, bu cihaz proses havası yönünden bağımsız olarak kullanım tarafı her zaman kullanıcıya bakacak şekilde kurulabilir. İstek üzerine, hava yönü opsiyonel olarak modül çevirme işlemiyle ihtiyaç odaklı olarak özel proseslere adapte edilebilir. Sağdan kuru hava üflenir ve soldan nemli hava tahliye edilir – veya tam tersi – yapılandırılabilir hava yönünü tersine çevirme sayesinde sorun değil.
TTR serisinin tüm adsorpsiyon nem alma üniteleri son derece bakım dostu şekilde tasarlanmıştır. Kapatılabilen kapılar ve filtre kapakları ve kontrol panosu kapağı, tüm elemanlara her zaman hızlı şekilde ulaşmanıza olanak sağlar. Bunun dışında, dayanıklı dış gövde, opsiyonel genişletme üniteleri veya kişiye özel çözümlerin takılması için hazırlanmıştır.
Çok yönlü kullanım olanakları
TTR 13500 adsorpsiyon nem alma ünitesi, sürekli çalışma modundaki çok yüksek nem alma kapasitesi sayesinde düşük çiğ noktalarında da çok çeşitli kullanım alanları için uygundur, örneğin:
Depolama, sevk ve dozaj sistemlerindeki higroskopik ürünlerin işlenebilirliğini ve akışkanlığını korumak için sevk havası ön nem alma
Gaz türbinleri için proses havası nem alma ve gaz dağıtım istasyonlarında nem kontrolü
Dondurma tünelleri ve soğuk hava depolarını buzsuz tutma
Kimya ve ilaç endüstrisi, elektronik ve yarı iletken endüstrisi veya gıda endüstrisindeki gıda endüstrisi
Plastik işlemede terleme suyu oluşumu, malzeme değişimi veya granül topaklaşmalarının önlenmesi
Çelik endüstrisinde proses havası kurutma ve tesisin nemini alma
Soğuk hava depolarında havayı kuru tutma ve çiğ noktası kontrolü
Su tekniği tesisleri ve pompa istasyonlarında havayı kuru tutma
Cephaneliklerde veya askeri teçhizat depolarında iklim koşullandırma
Steril odalar ve kurutma odalarında nem alma ve çiğ noktası kontrolü
Kuru hava depoları veya ahşap depolarında iklim koşullandırma
| Teknik bilgiler | ||
|---|---|---|
| Genel | ||
| Ürün numarası | 1.110.000.195 | |
| Kuru hava (20°C /bağıl nemin % 60 olduğu emme havasında) | ||
| Nem alma [kg/24h] | 1.596 | |
| Nem alma [kg/h] | 66,5 | |
| Serbest üflemeli hava miktarı [m³/h] | 12.500 | |
| Nominal hava miktarı | Kuru hava (20 °C / % 60 bağıl nemdeki emme havasında) [m³/h] | 11.800 | |
| Harici sıkıştırma | Kuru hava (20 °C / % 60 bağıl nemdeki emme havasında) [Pa] | 300 | |
| Giriş bağlantısı Ø [mm] | Kuru hava (20°C / % 60 bağıl nemdeki emme havasında) | 700 | |
| Çıkış bağlantısı Ø | Kuru hava (20°C / % 60 bağıl nemdeki emme havasında) [mm] | 700 | |
| Rejenerasyon havası | ||
| Nominal hava miktarı | Rejenerasyon havası [m³/h] | 2.380 | |
| Harici sıkıştırma | Rejenerasyon havası [Pa] | 300 | |
| Giriş bağlantısı Ø | Rejenerasyon havası [mm] | 400 | |
| Çıkış bağlantısı Ø | Rejenerasyon havası [mm] | 400 | |
| Çalışma prensibi | ||
| Çalışma prensibi | TTR-Trisorp-Dual | |
| Çalışma aralığı | ||
| min. sıcaklık [°C] | -20 | |
| maks. sıcaklık [°C] | 40 | |
| min. nem [% bağıl nem] | 0 | |
| maks. nem [% bağıl nem (yoğuşmasız)] | 100 | |
| Elektriksel değerler | ||
| Şebeke bağlantısı | 380 – 480 V, 50/60 Hz | |
| Nominal akım tüketimi [A] | 129 | |
| Kurulu güç [kW] | 89 | |
| Isıtma kapasitesi [kW] | 81 | |
| Önerilen sigorta [A] | 160 | |
| Elektrik bağlantısı | ||
| Klemens bağlantısı | ||
| yüksek hava kapasiteli | ||
| Kesintisiz nem alma | ||
| Ebat | ||
| Uzunluk (ambalaj hariç) [mm] | 2.032 | |
| Genişlik (ambalaj hariç) [mm] | 1.460 | |
| Yükseklik (ambalaj hariç) [mm] | 1.802 | |
| Ağırlık | ||
| (ambalaj hariç) [kg] | 1.000 | |
| Donanım, özellikler ve fonksiyonlar | ||
|---|---|---|
| Dış gövde türü | ||
| Çelik dış gövde, galvanizli ve boyalı | ||
| Paslanmaz çelik | ||
| Cihaz modeli | ||
| İç kurulum (standart) | ||
| Hava koşullarına karşı korumalı | ||
| Kiralık model | ||
| istiflenebilir | ||
| Donanım | ||
| Geniş kapsam | ||
| Rotor dönüş kontrolü (rotor ve tahrik) | ||
| Tekrar açılma kilitli aşırı sıcaklık güvenlik sistemi (rejenerasyon havası) | ||
| Çalışma sıcaklığı yönetimi (rejenerasyon havası) | ||
| Filtre denetimi (birer hava akımı ve genel uyarı lambası) | ||
| Duoventic kumanda | ||
| Yapılandırılabilir hava yönünü ters çevirme fonksiyonu (düşük masraflı tadilat) | ||
| Harici AÇMA/KAPAMA için klemensler | ||
| Higrostat bağlantı klemensleri | ||
| Potansiyelsiz kontaklar (çalışma, arıza, filtre) | ||
| Çalışma saati sayacı | ||
| Hava miktarı kontrolü | ||
| Entegre ısı geri kazanım ünitesi | ||
| Sensör destekli FlowMatic kumandası | ||
| Higrostat (elektronik) | ||
| Higrostat (mekanik) | ||
| Nem kontrolü | ||
| Nem ve sıcaklık tespiti | ||
| Akım tüketim sayacı | ||
| Ampermetre | ||
| Harici AÇMA/KAPAMA için DIN soketi | ||
| Rejenerasyon ısıtıcısı yapı | ||
| Elektrik direnci | ||
| Elektro-PTC | ||
| Doymuş buhar (4 barü) | ||
| Gaz | ||
| Hava ön/ek işleme | ||
| Ön soğutma | ||
| Tekrar soğutma | ||
| Ön ısıtma | ||
| Tekrar ısıtma | ||
| Taşınabilirlik | ||
| Taşıma çerçevesi | ||
| Frenli manevra tekerlekleri | ||
| Sehpa tekerlekleri | ||
| Vinç – kaldırma ekipmanı | ||
| İstifleyici cepleri | ||
